Rexroth R107164020 LSAS-A-40-DD-линейный блок с шариковой втулкой

Rexroth R107164020 LSAS-A-40-DD - линейный блок с шариковой втулкой для построения линейных направляющих на круглом валу диаметром 40 мм. Изделие используется как готовый узел линейного перемещения: шариковая втулка обеспечивает ход по валу, а корпус служит для монтажа блока в конструкцию оборудования.

Артикул R107164020 соответствует исполнению LSAS-A-40-DD. Для этой модификации подтверждены алюминиевый прецизионный корпус, боковой разрез, линейная втулка Super A с компенсацией несоосности, возможность повторного смазывания и два уплотнения. Это не просто отдельная втулка, а собранный линейный узел, который необходимо подбирать с учетом диаметра вала, схемы крепления и условий работы механизма.

Что представляет собой линейный блок Rexroth R107164020

Линейный блок представляет собой корпусной узел для линейной шариковой втулки. Внутри корпуса размещена втулка, работающая по цилиндрическому направляющему валу. Такое решение применяется там, где требуется организовать возвратно-поступательное или непрерывное прямолинейное движение подвижной части машины.

Корпус выполнен в легкой прецизионной алюминиевой конструкции. Боковой разрез позволяет использовать блок совместно с валами и компоновками, для которых требуется открытая конструкция втулки. В каталожном описании Bosch Rexroth указано, что такой вариант разработан для снижения негативного влияния нагрузки в направлении раскрытия открытой втулки и для упрощения монтажа определенных исполнений.

В составе R107164020 применяется Super Linear Bushing A. Особенность этой серии-способность компенсировать несоосность в пределах, предусмотренных конструкцией втулки. Однако это не отменяет требований к точности установки валов, жесткости основания и корректной геометрии посадочных поверхностей.

Идентификация модели и артикула

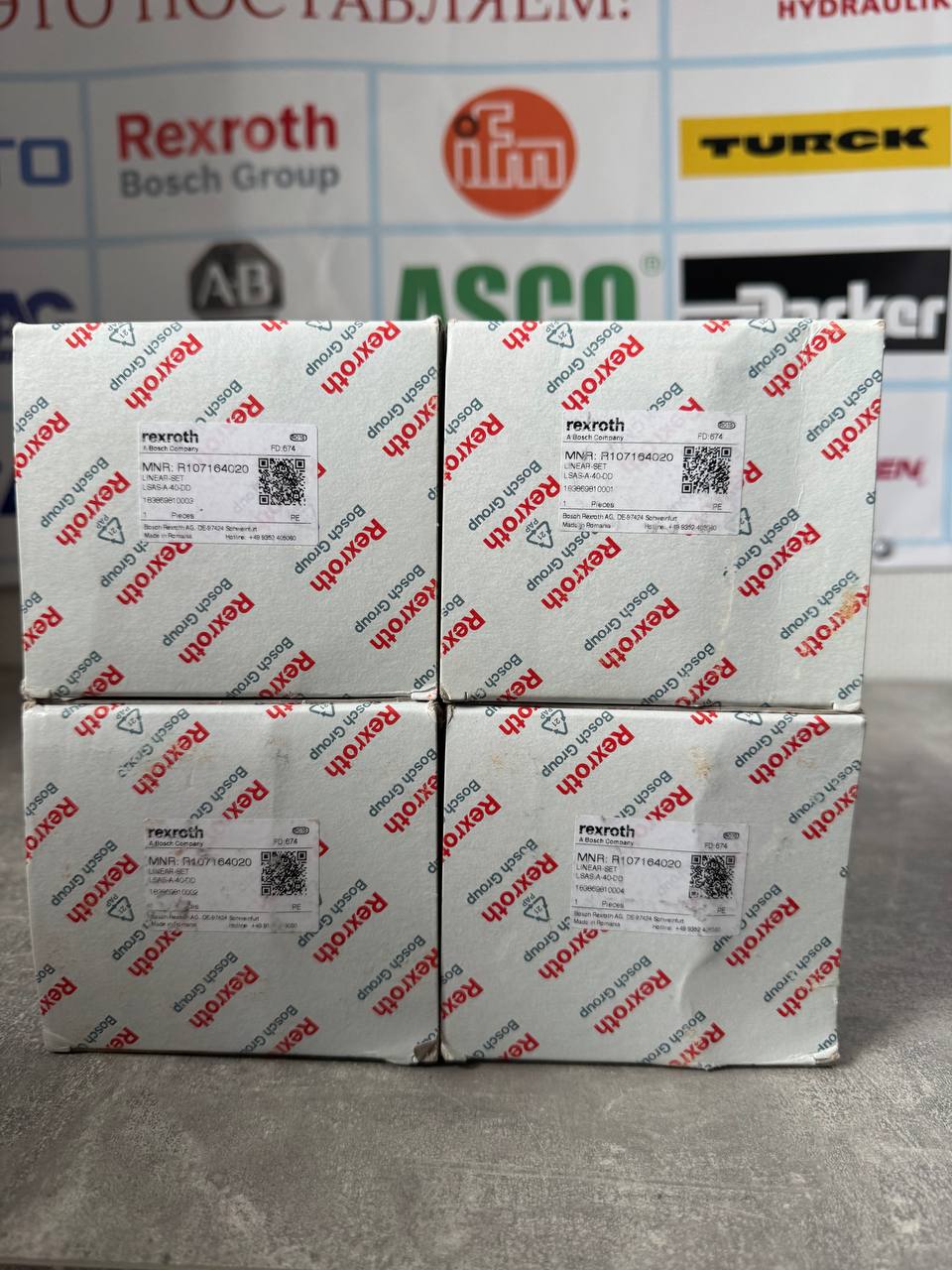

Для запроса, закупки и входного контроля следует использовать два идентификатора: материальный номер Bosch Rexroth R107164020 и краткое обозначение LSAS-A-40-DD. На заводской этикетке на предоставленной фотографии присутствуют оба обозначения, поэтому они относятся к одной позиции.

• LS - Linear Set, линейный блок или линейный комплект.
• A после LS-алюминиевый корпус.
• S - исполнение с боковым разрезом.
• A после дефиса-линейная втулка Super A.
• 40 - номинальный диаметр направляющего вала 40 мм.
• DD - два уплотнения.

При оформлении заказа важно не сокращать маркировку до формулировки вроде «втулка Rexroth 40 мм». Исполнения одного диаметра могут различаться конструкцией корпуса, типом линейной втулки, наличием регулировки и уплотнений. Надежная идентификация возможна только по полному номеру R107164020 или по полному коду LSAS-A-40-DD.

Назначение и применение

Блок применяется в узлах линейного перемещения промышленного оборудования, где направляющие построены на круглых валах. Он может использоваться в механизмах подачи, позиционирования, перемещения оснастки, рабочих столов, кареток, защитных и вспомогательных модулей. Конкретная применимость определяется не названием машины, а расчетом нагрузки, скоростью хода, схемой опор и расположением валов.

Боковой разрез важен для конструкций с открытыми линейными втулками. В таких системах необходимо отдельно оценивать направление действующей нагрузки. Нагрузка, приложенная в сторону раскрытия втулки, способна влиять на допустимую несущую способность системы. Поэтому замену закрытого блока на открытый или наоборот нельзя выполнять только по совпадению диаметра вала.

Основные характеристики

• Производитель: Bosch Rexroth.
• Материальный номер: R107164020.
• Краткое обозначение: LSAS-A-40-DD.
• Тип изделия: линейный блок с шариковой втулкой.
• Номинальный диаметр направляющего вала: 40 мм.
• Корпус: алюминиевый прецизионный, облегченной конструкции.
• Конструкция: боковой разрез.
• Внутренний элемент: линейная втулка Super A с компенсацией несоосности.
• Уплотнение: два уплотнения.
• Обслуживание: предусмотрена возможность повторного смазывания.
• Ориентировочная масса изделия по каталожной таблице: 2,00 кг.

Параметры нагрузки, ресурса, допустимой скорости, температурного диапазона, смазочного материала и монтажных размеров необходимо брать из актуальной технической документации производителя для конкретного проекта. Эти характеристики зависят не только от самого блока, но и от вала, количества опор, расположения нагрузки и условий эксплуатации.

Что проверить перед заказом

1. Точный артикул. В заявке должны быть указаны R107164020 и LSAS-A-40-DD без изменения символов и без пробелов внутри обозначения.
2. Диаметр вала. Данная модификация рассчитана на номинальный вал диаметром 40 мм. Необходимо сверить фактический диаметр и требуемый допуск вала по документации к узлу.
3. Тип конструкции. Требуется именно вариант с боковым разрезом S. Замена на закрытый линейный блок может изменить монтаж и рабочие характеристики направляющей.
4. Тип втулки. В данном изделии установлена Super A. Исполнения Super A и Super B нельзя считать взаимозаменяемыми без технического сравнения.
5. Наличие регулировки. LSAS-A-40-DD относится к серии R1071 с боковым разрезом. Для регулируемого варианта в каталоге применяется обозначение LSASE и серия R1072.
6. Уплотнения. Суффикс DD указывает на два уплотнения. Если на заменяемом узле установлены дополнительные элементы защиты, их нужно указать отдельно.
7. Компоновка оборудования. Для подбора полезны фото установленного блока, чертеж посадочного места, данные по валу и информация о направлении основной нагрузки.
8. Количество. Следует проверить, сколько блоков работает в одной направляющей и требуется ли синхронная замена всех опор.

Варианты исполнения и различия маркировок

Маркировка линейных блоков Rexroth несет технический смысл. Например, код LSASE-A-40-DD относится к регулируемому исполнению с боковым разрезом, тогда как LSAS-A-40-DD не содержит буквы E и относится к стандартному варианту серии R1071. Аналогично буква B в обозначении Super B указывает на другой тип линейной втулки.

Поэтому похожие позиции R107184020, LSAS-B-40-DD или LSASE-A-40-DD нельзя автоматически подменять артикулом R107164020. Даже при совпадающем диаметре 40 мм конструктивное исполнение и функциональные особенности могут отличаться. Для замены следует сопоставить старую маркировку, чертеж и требования конкретного оборудования.

Подбор и поставка

Для подбора Rexroth R107164020 специалистам DELLEON желательно направить полный артикул, фотографию маркировки заменяемой детали, количество, данные о диаметре и типе направляющего вала, а также чертеж или фото монтажного узла. Если требуется аналог или проверка взаимозаменяемости, нужны сведения о типе корпуса, открытом или регулируемом исполнении, наличии уплотнений и характере нагрузки.

При запросе на комплект линейной направляющей дополнительно укажите длину и исполнение валов, число опор, расстояние между ними и условия загрязнения рабочей зоны. Это позволит отделить точную замену R107164020 от подбора совместимого решения для нового или модернизируемого узла.

Чтобы уточнить цену, возможность поставки и срок, отправьте запрос специалистам DELLEON.

Частые вопросы

Какой вал подходит для R107164020?

По маркировке LSAS-A-40-DD изделие предназначено для направляющего вала номинальным диаметром 40 мм. Требования к точности и допуску конкретного вала необходимо сверить по документации производителя и проекту оборудования.

Что означает DD в обозначении LSAS-A-40-DD?

Суффикс DD обозначает исполнение с двумя уплотнениями.

Можно ли заменить LSAS-A-40-DD на регулируемый блок?

Регулируемое исполнение имеет другую маркировку LSASE и относится к другой серии. Возможность такой замены нужно подтверждать сравнением чертежей, посадочных размеров и требований к узлу.

Является ли R107164020 отдельной шариковой втулкой?

Нет. R107164020 представляет собой линейный блок, включающий алюминиевый корпус и линейную втулку Super A.
