Battioni Pagani KPS-B 670 M LA SX UL D100-пластинчатый вакуумно-компрессорный насос

Battioni Pagani KPS-B 670 M LA SX UL D100 - пластинчатый вакуумно-компрессорный насос серии KPS, предназначенный для создания вакуума и избыточного давления в технологических системах. Такие насосы применяют там, где требуется переключение между всасыванием и нагнетанием, а также продолжительная работа с жидкостным охлаждением корпуса и охлаждением впрыском воздуха.

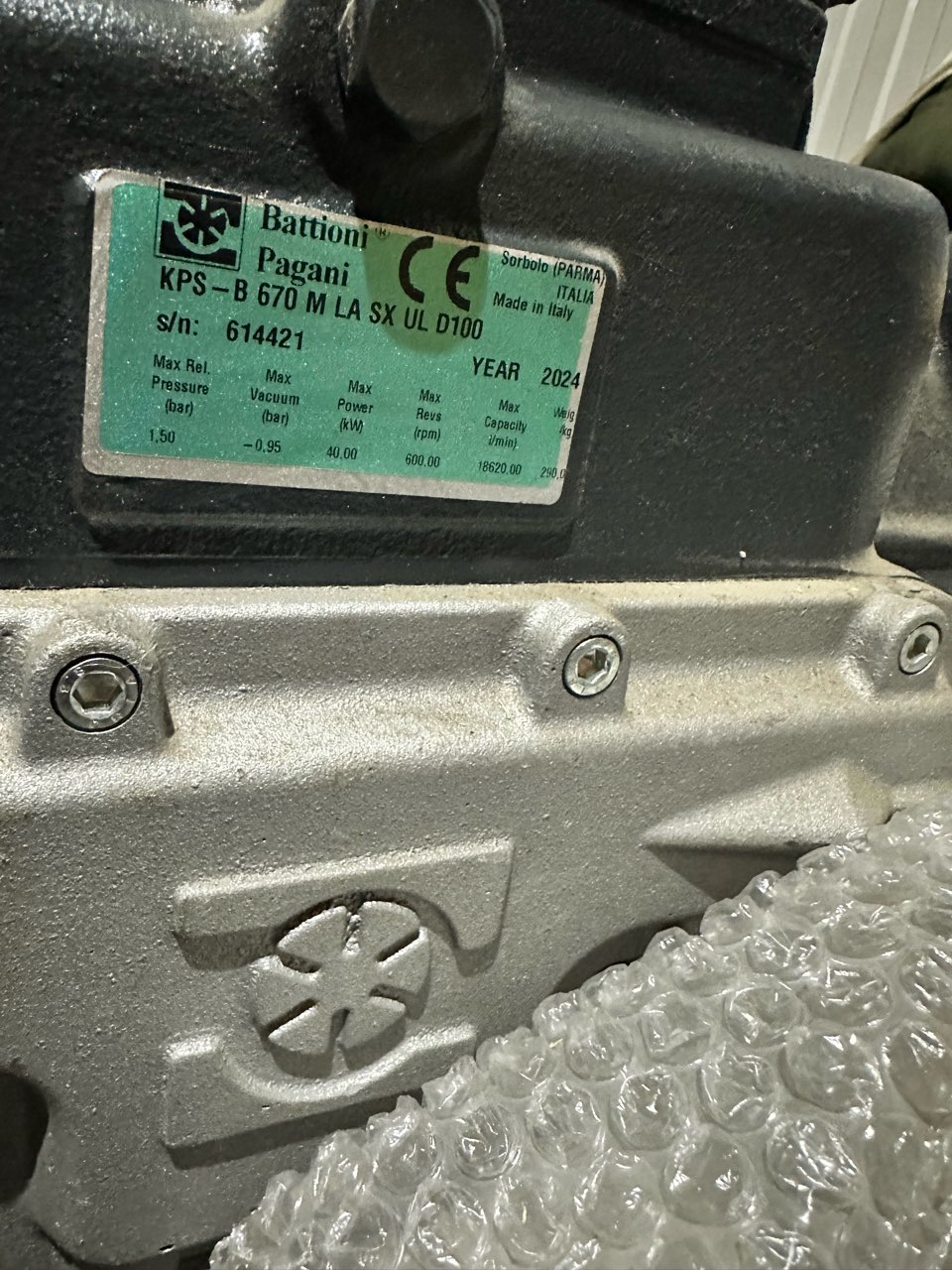

Конкретный агрегат идентифицируется по полной маркировке KPS-B 670 M LA SX UL D100. На заводской табличке также указан серийный номер 614421 и год выпуска 2024. Для этой позиции шильдик подтверждает предельную частоту вращения 600 об/мин, геометрическую производительность 18620 л/мин, максимальный вакуум-0,95 бар и максимальное относительное давление 1,50 бар.

Что представляет собой насос Battioni Pagani KPS 670

KPS 670 относится к линейке ротационно-пластинчатых насосов вакуумно-компрессорного типа. Рабочий принцип основан на вращении ротора с пластинами в корпусе: при переключении соответствующего селектора агрегат работает либо на создание разрежения, либо на нагнетание воздуха. Это не жидкостный перекачивающий насос для прямой подачи рабочей среды по трубопроводу, а источник вакуума и давления для оборудования, в которое он установлен.

Производитель указывает для серии KPS жидкостное охлаждение корпуса, интегрированный насос охлаждения, автоматическую систему смазки и охлаждение впрыском воздуха. Для моделей KPS 550 и KPS 670 также предусмотрен ротор со стальными штифтами, упрощающими сервисные работы. Конструктивно серия рассчитана на продолжительные циклы работы в обоих режимах.

В конструкции KPS предусмотрены переключатель «вакуум-давление», боковой масляный бак, контрольное отверстие для осмотра пластин и система CPS. Система CPS использует фланцы с продольными пазами для снижения риска повреждения корпуса и ротора при попадании материала или разрушении пластин. Наличие отдельных опций и принадлежностей на конкретном агрегате следует подтверждать по комплектации.

Идентификация модели и артикула

Для заказа и сервисного подбора следует передавать маркировку полностью, без перестановки блоков и без замены символов: KPS-B 670 M LA SX UL D100. Базовое обозначение KPS 670 определяет модель в линейке KPS. Обозначение M соответствует исполнению, для которого производитель указывает максимальную частоту вращения 600 об/мин. Это согласуется с данными на шильдике представленного агрегата.

Маркировки LA, SX, UL и D100 являются частью полного обозначения исполнения. Их расшифровку не следует определять только по внешнему виду или по аналогичным позициям в каталогах сторонних продавцов. В частности, символ D100 необходимо сверить с фактическим присоединением, составом поставки и документацией на требуемую машину. На фото также читаются серийный номер 614421 и год выпуска 2024-эти данные особенно важны при запросе запасных частей.

• Бренд: Battioni Pagani.
• Серия: KPS.
• Полная маркировка: KPS-B 670 M LA SX UL D100.
• Серийный номер: 614421.
• Год выпуска по шильдику: 2024.
• Тип: пластинчатый вакуумно-компрессорный насос.

Назначение и применение

Серия KPS разработана для продолжительной работы в режимах вакуума и давления. Производитель относит ее к применению на комбинированных вакуумных машинах, в промышленных установках и на объектах нефтяной отрасли. В руководстве также указана возможность установки насосов KPS на грузовой технике и крупных сельскохозяйственных цистернах.

Практически насос может использоваться как часть вакуумной системы автоцистерны, илососной или ассенизационной машины, технологической емкости либо другого оборудования, в котором вакуум нужен для всасывания, а давление-для выгрузки или продувки. При подборе нельзя ориентироваться только на заявленную производительность: необходима проверка привода, направления вращения, присоединений, системы охлаждения и защитной арматуры всей установки.

Основные характеристики

Ниже приведены параметры, относящиеся к KPS 670 и к конкретному агрегату по шильдику. Важно различать давление в относительных и абсолютных единицах. В каталоге серии указан предел 2,5 бар абсолютного давления, а на табличке данного насоса указано максимальное относительное давление 1,50 бар. Эти величины относятся к разным способам представления давления.

• Геометрическая производительность KPS 670: 1117 м³/ч или 18620 л/мин.
• Максимальная частота вращения исполнения M: 600 об/мин.
• Максимальный вакуум: 95%, что соответствует-0,95 бар по шильдику.
• Максимальный непрерывный вакуум: 95%.
• Максимальное давление: 2,5 бар абсолютного давления по техническому каталогу серии.
• Максимальное относительное давление по шильдику: 1,50 бар.
• Мощность при максимальном вакууме для KPS 670 по каталогу серии: 25 кВт.
• Максимальная мощность по шильдику конкретного агрегата: 40,00 кВт.
• Масса по шильдику конкретного агрегата: 290,00 кг.

Значение мощности при максимальном вакууме из технического каталога и максимальная мощность на шильдике не являются взаимозаменяемыми параметрами. Для выбора привода и расчета нагрузки необходимо использовать данные конкретной установки, ее режим работы и требования изготовителя машины.

Что проверить перед заказом

Даже при совпадении базовой модели KPS 670 исполнение насоса может отличаться по приводу, частоте вращения, направлению вращения, выходам, присоединениям и составу установленной арматуры. До оформления запроса рекомендуется проверить следующие данные:

1. Полную маркировку с таблички: KPS-B 670 M LA SX UL D100.
2. Серийный номер агрегата, если требуется замена насоса или запасные части.
3. Исполнение M и допустимую частоту вращения 600 об/мин.
4. Тип привода, параметры вала или отбора мощности, а также способ соединения с приводом машины.
5. Направление вращения по стрелке на насосе и фактическое направление вращения привода.
6. Диаметр, расположение и тип присоединений, включая маркировку D100.
7. Наличие и состояние системы жидкостного охлаждения, бака, трубопроводов и охлаждающей жидкости.
8. Комплектацию: переключатель вакуум-давление, защитные клапаны, фильтр, глушитель, элементы всасывающей магистрали и принадлежности.
9. Требуемый режим: глубина вакуума, давление, продолжительность работы, температура окружающей среды и характер технологического процесса.

Варианты исполнения и различия маркировок

В официальном каталоге KPS 670 представлены несколько вариантов привода. Для M и K указана максимальная частота 600 об/мин, для MA и KA-1000 об/мин, для P, D и H-1400 об/мин. Поэтому насосы KPS 670 с похожими названиями не являются автоматической заменой друг другу.

Для KPS 550 и KPS 670 производитель указывает гладкий цилиндрический вал диаметром 40 мм и длиной 90 мм для соответствующего варианта исполнения, а также шлицевой вал 1 3/8 дюйма с шестью шлицами по ISO 500 для исполнения M/MA. Применимость этих параметров к конкретной машине необходимо сверить с требуемым вариантом привода и монтажной схемой.

Подбор и поставка

Для точного подбора Battioni Pagani KPS-B 670 M LA SX UL D100 направьте специалистам DELLEON фотографию шильдика, полную маркировку, серийный номер, фотографии привода и присоединений. Если насос подбирается взамен установленного, полезно приложить размеры монтажного места, данные о частоте вращения и направлении вращения, а также описание режима работы оборудования.

Для нового проекта дополнительно потребуются производительность, требуемый вакуум и давление, схема трубопроводов, тип транспортного средства или установки, условия эксплуатации и перечень необходимой арматуры. Это позволит отделить базовую модель KPS 670 от совместимого исполнения с нужным приводом и комплектацией.

Чтобы уточнить цену, возможность поставки и срок, отправьте запрос специалистам DELLEON.

Частые вопросы

Насос KPS 670 работает только на вакуум?

Нет. Серия KPS является вакуумно-компрессорной и рассчитана на работу как в режиме вакуума, так и в режиме давления. Для переключения применяется селектор «вакуум-давление».

Можно ли эксплуатировать KPS 670 продолжительное время?

Да, конструкция серии предназначена для продолжительной непрерывной работы при исправной системе охлаждения, корректной смазке и соблюдении предельных параметров. При неисправности контура охлаждения производитель предписывает сокращать время работы.

Какое масло требуется для смазки?

В руководстве для пластинчатых насосов Battioni Pagani рекомендуется фирменное масло Vacuum Pump Oil. При его отсутствии допускается только новое минеральное масло ISO VG 100. Масляный бак насоса поставляется без смазочного масла, поэтому уровень и тип масла необходимо проверить перед вводом в эксплуатацию.

Можно ли заменить KPS 670 M насосом KPS 670 MA?

Без проверки привода замену выполнять нельзя. Исполнение M имеет ограничение 600 об/мин, тогда как для MA в каталоге указано 1000 об/мин. Также необходимо сопоставить направление вращения, вал, присоединения и комплектацию.
