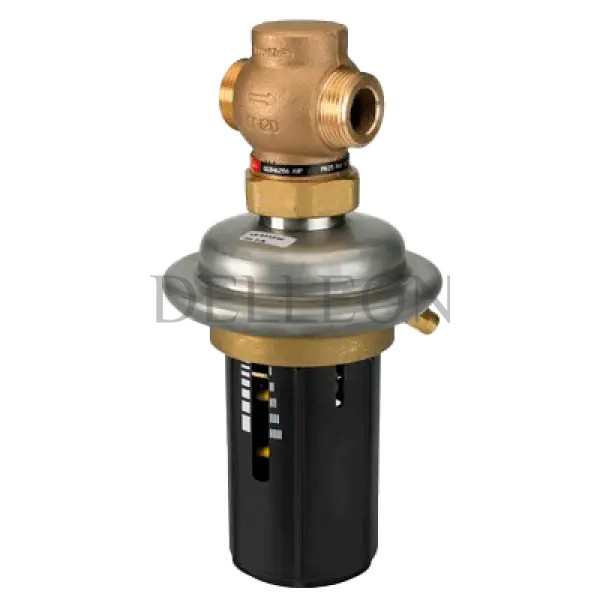

РПД DPR PN25 20/6,3/0,2-1,0рез./под. - 003H6103
РПД DPR PN25 20/6,3/0,2-1,0рез./под. - 003H6103
Артикул
003H6103
Температура среды
2–150
Уплотнения
EPDM
Корпус
Красная бронза CuSn5ZnPb (Rg5)
Номинальное давление, бар
25
Длина, мм
70
Климатическое исполнение
Категория 3 по ГОСТ 15150-69
Бренд
Цена по запросу
Описание
РПД DPR PN25 20/6,3/0,2-1,0рез./под. - 003H6103
Артикул: 003H6103.
Для запроса укажите количество, модель оборудования и полную маркировку детали. Если требуется замена, приложите фотографию узла и шильдика.
Стоимость, срок поставки и совместимость уточняются для конкретного исполнения.
Характеристики
Бренд
Температура среды
2–150
Уплотнения
EPDM
Корпус
Красная бронза CuSn5ZnPb (Rg5)
Номинальное давление, бар
25
Длина, мм
70
Климатическое исполнение
Категория 3 по ГОСТ 15150-69
Тип присоединения к трубопроводу
Цилиндрическая наружная трубная резьба по ISO 228/1
Герметичность затвора (объем протечки / класс герметичности)
0,02% от Kvs
H, мм
233
H2, мм
34
Максимально допустимый перепад давлений, бар
20
Вид привода или регулирующего блока
Встроенный регулятор перепада давления DPR
Коэффициент начала кавитации
≥ 0,6
k, мм
75
Седло
Нержавеющая сталь, мат. № 1.4571
PH среды
7–10
Золотник
Необесцинковывающаяся латунь CuZn36Pb2As
n
4
Импульсная трубка
Медная трубка Ø 6 × 1 мм
R, дюймы
¾ Наружная коническая трубная резьба по EN 10266-1
Диафрагма
EPDM
Место установки
подающий трубопровод
Корпус регулирующей диафрагмы
верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
Площадь диафрагмы, см2
54
