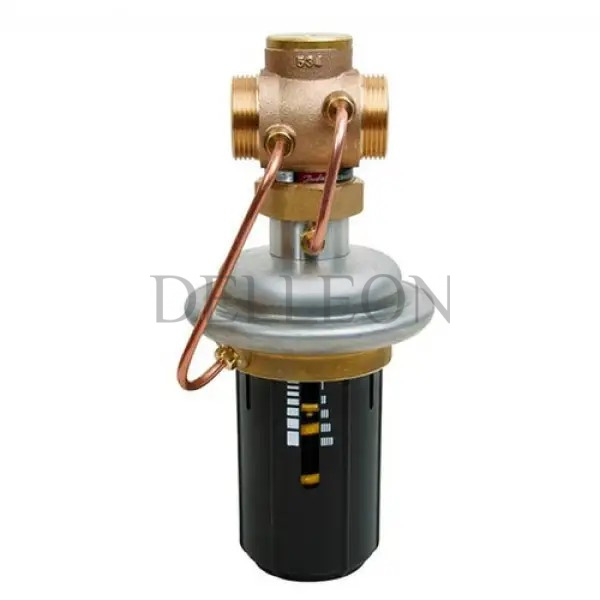

Р-р перепуска AVPA PN25 25/8/0,2-1/р - 003H6604
Р-р перепуска AVPA PN25 25/8/0,2-1/р - 003H6604
Артикул
003H6604
Температура среды
2–150
Уплотнения
EPDM
Корпус
Красная бронза CuSn5ZnPb (Rg5)
Номинальное давление, бар
25
Длина, мм
75
Климатическое исполнение
Категория 3 по ГОСТ 15150-69
Бренд
Цена по запросу
Описание
Р-р перепуска AVPA PN25 25/8/0,2-1/р - 003H6604
Артикул: 003H6604.
Для запроса укажите количество, модель оборудования и полную маркировку детали. Если требуется замена, приложите фотографию узла и шильдика.
Стоимость, срок поставки и совместимость уточняются для конкретного исполнения.
Характеристики
Бренд
Температура среды
2–150
Уплотнения
EPDM
Корпус
Красная бронза CuSn5ZnPb (Rg5)
Номинальное давление, бар
25
Длина, мм
75
Климатическое исполнение
Категория 3 по ГОСТ 15150-69
Тип присоединения к трубопроводу
Цилиндрическая наружная трубная резьба по ISO 228/1
Герметичность затвора (объем протечки / класс герметичности)
0,05% от Kvs
H, мм
233
L₁, мм
160
H2, мм
37
Максимально допустимый перепад давлений, бар
20
L2, мм
160
Вид привода или регулирующего блока
Встроенный регулятор перепуска AVPA
Коэффициент начала кавитации
≥0,55
k, мм
85
L3, мм
159
Седло
Нержавеющая сталь, мат. № 1.4571
PH среды
7–10
Золотник
Необесцинковывающаяся латунь CuZn36Pb2As
n
4
Импульсная трубка
Медная трубка Ø 6 × 1 мм
R, дюймы
1 Наружная коническая трубная резьба по EN 10266-1
Диафрагма
EPDM
Корпус регулирующей диафрагмы
верхняя часть: Нержавеющая сталь, мат. № 1,4301; нижняя часть: Необесцинковывающаяся латунь CuZn36Pb2As
Площадь диафрагмы, см2
54
