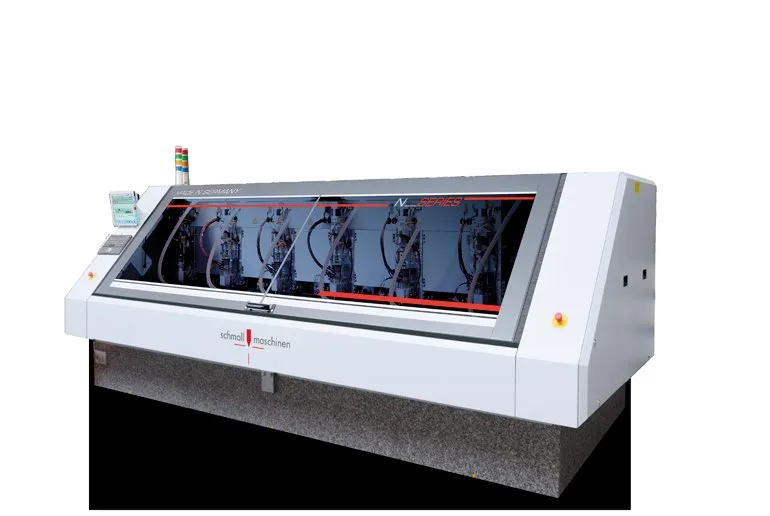

Запчасти для Schmoll N7

Подбор комплектующих по маркировке узла и серийному номеру оборудования.

Серийное сверление однослойных и многослойных печатных плат. Конфигурация с 7 рабочими станциями применяется для параллельной обработки пакетов. Запчасти подбирают по шпинделю, прижимному узлу и оси подачи.

Направления подбора запчастей

Шпиндели Schmoll

Высокоскоростные шпиндели для сверления печатных плат и силовые узлы для фрезерования контуров. При замене важны тип привода, крепление и система зажима инструмента.

Выбрать комплектующие

Цанги и зажим инструмента Schmoll

Цанги удерживают сверло или фрезу в шпинделе. Износ посадки и загрязнение зажима влияют на биение и качество отверстий.

Выбрать комплектующие

Прижимные лапки и втулки Schmoll

Прижимной узел удерживает пакет плат рядом с инструментом. Корпус, втулки и ползуны подбирают по геометрии установленной головки.

Выбрать комплектующие

Аспирация и щётки Schmoll

Щётки и вакуумные соединения участвуют в удалении пыли и стружки из зоны обработки PCB. Посадочные размеры должны соответствовать прижимной лапке.

Выбрать комплектующие

Смена инструмента и магазины Schmoll

Захваты, клипсы и кассеты обеспечивают хранение и передачу инструмента. Исполнение магазина зависит от модели и поколения станка.

Выбрать комплектующие

ШВП и направляющие Schmoll

Винтовые пары, направляющие и опоры обеспечивают движение узлов станка. Для оси Z особенно важны ход, посадки и сопряжение с приводом.

Выбрать комплектующие

Датчики и измерение инструмента Schmoll

Датчики положения, системы контроля инструмента и измерения глубины помогают отслеживать состояние процесса. Электрический интерфейс проверяют вместе с механическим исполнением.

Выбрать комплектующие

Электроника и приводы Schmoll

Блоки питания, модули ввода-вывода и приводная электроника подбираются по полному номеру и версии. Поколения S50 и S80 имеют различную архитектуру управления.

Выбрать комплектующие

Параметры станка для определения исполнения

Рабочих станций: 7
Формат панели: 476 × 685 мм
Шпиндельные исполнения: 160 000–200 000 об/мин
Диаметр отверстий: 0,2–6,5 мм
Точность: ±18 мкм, Cpk > 1,67
Линейные приводы: X, Y

Подберём запчасть по маркировке

Для подбора запчасти укажите модель N7, серийный номер и год выпуска станка. Приложите маркировку неисправного узла, фотографии разъёмов и посадочных мест.
